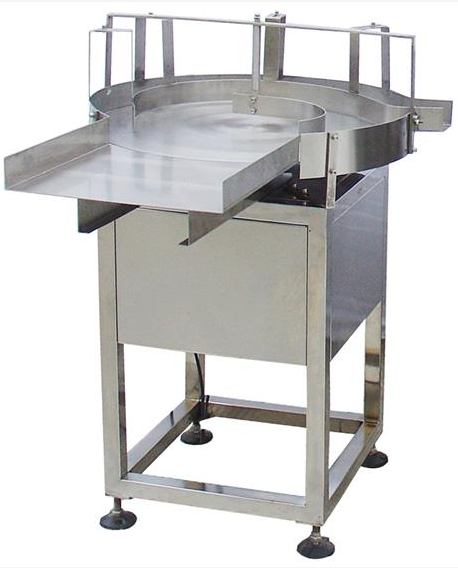

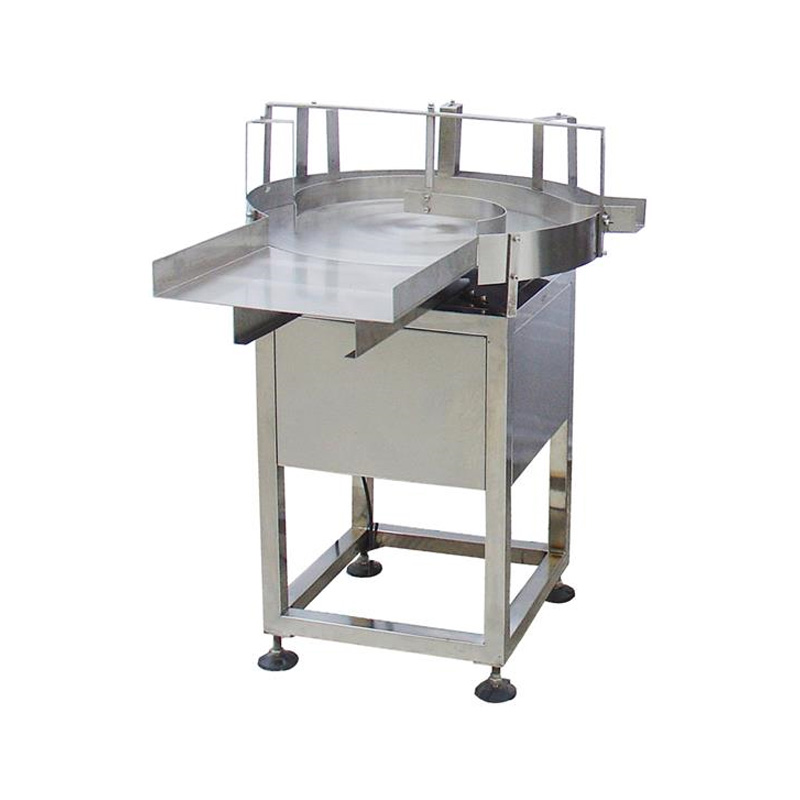

1、GP800型供瓶机
1)简介
本机为玻璃瓶液体灌装生产联动线的辅机,具有储瓶、理瓶之功能。
2)主要技术参数
生产能力:满足生产需要
转盘直径:φ800mm
电 源:220V 50Hz
功 率:0.5Kw
外形尺寸:1100×1400×1200
3)主要器件部件配置
齿轮减速电机制造厂家:金维达电机
4)主要零部件材质
外包板:304#不锈钢
2、YXF-18型翻转洗瓶机
1) 简介
本机适用于各类玻璃瓶的清洗,釆用18头圆盘式结构,通过分瓶机构将瓶子送至18等分钳口,将瓶子夹紧后分别经纯化(或循环水)-纯化水-净化压缩空气多次内外冲洗,完成洗瓶。
首先通过供瓶机将瓶子送至洗瓶机分瓶螺杆内,通过分瓶螺杆依次将瓶子送入洗瓶机拔轮内,
通过拔轮再将瓶子传送至18等分夹瓶器内,
并通过翻转轨道翻转180度使瓶口向下。
18等分圆盘作圆周运动,在旋转过程中分别经过两水一气对瓶子进行内外冲洗,
冲洗后的瓶子通过翻瓶轨道翻转180度使瓶口向上进入出瓶拔轮,由出瓶拔轮推出输送带,送至烘箱进口。
本机结构简单,动作可靠,符合GMP要求,是制药企业和保健品生产厂家的理想设备。
2) 主要技术参数
生产能力:30-40瓶/分
适用瓶子: 250ml玻璃圆瓶
循环水流量:1m³/h 压力:0.2~0.25MPa
纯化水耗量:1m³/h 压力:0.2~0.25MPa
净化压缩空气耗量:40m³/h 压力:0.2~0.25MPa
电 源:380V 50Hz 三相四线制
功 率:3Kw
外形尺寸:1400×1500×1850 mm
3) 设备主要配置
序号 | 构件名称 | 型号 | 生产厂家 | 备注 |
1 | 洗瓶机主体 | YXF-18 | 本公司 | |
2 | 电控制系统 | 西门子 | ||
3 | 清洗水泵 | 32-25-160 | 杭州南方 | |
4 | 快装接头 | 25/50.5 | 温州 | |
5 | 水管 | 25 | 温州 | |
6 | 液位控制器 | HL-2S | 上海思派 | |
7 | 传送链 | 6分 | 华东链条 | 不锈钢 |
8 | 传送链板 | 82.6 | 上海 | PE |
9 | 夹瓶条 | 定制 | 上海 | 聚甲醛 |
10 | 减速器 | WPA60 | 浙江 | |
11 | 电机 | 0.75KW | 浙江 | |
12 | 变频器 | VFD015S21D | 台达 | |
13 | 触摸屏 | 西门子 | ||
14 | 主要传动部件 | 本公司 | 按标准制作 |

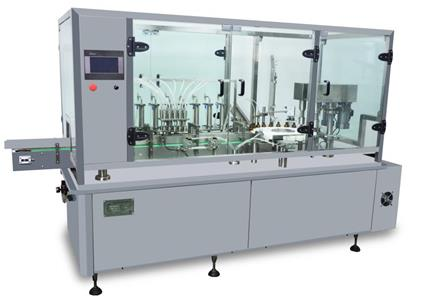

3、YGF-6型直线式液体灌封机
1)简介
本机能完成防盗盖瓶的液体灌装、自动理盖戴盖和轧盖封口。瓶子由输送带进入,在输送带上被气缸定位,灌装头插入瓶口后,柱塞泵再进行定量灌装,灌装头为防滴液型,计量由直拉式柱塞泵完成,由一个伺服电机控制,装量在触摸屏上调整,确保灌装的精度;完成灌装后,各个瓶子再逐个进入等分盘,等分盘作12等分间歇运转,瓶子随等分盘转动,经落盖口时,自动戴上盖子,经轧盖工位时,轧盖头下降,将盖子被旋出螺纹在瓶口上;后由输送带送出。
2)主要技术参数
生产能力:30-40瓶/分钟
适用瓶子: 250ml圆柱玻璃瓶
灌装头数:六头
轧盖头数:单头
装量精度:0~2%
轧 盖 率:≥99%
功 率:3Kw
电 源:380V 50Hz 三相四线制
外形尺寸:2000×1000×1700mm
3)主要器件部件配置
序号 | 名称 | 型号或材质 | 供应商 | 备注 |
1 | 触摸屏 | DVP14SS112 | 西门子 | |
2 | PLC | 西门子 | ||
3 | 变频器 | FR-A740-0.75K-C | 台湾台达 | |
4 | 伺服电机 | 北京时代 | ||
5 | TBI滚珠丝杆 | SFU04005 | 台湾TBI | |
6 | 气动元件 | 台湾亚德克 | ||
7 | 传感器 | BR100-DDT | 韩国Autonics | |
8 | 滑动轴承 | 德国易格斯 | ||
9 | 减速电机 | 100YYJT120-3/10 | 金维达电机 | |
10 | 计量泵 | 250ml | 本公司 | |
11 | 理盖器 | 500型(304#) | 上海鼎华自动 | |
12 | 高精度分度箱 | RHH80 | 诸城明鑫机械 | |
13 | 电气元件 | 正泰科技 | ||
14 | 输送带 | 组件 | 本公司 | |
15 | 等分盘 | 尼龙 | 本公司 | |
16 | 瓶子输送系统 | 组件 | 本公司 | |
17 | 液体灌装系统 | 组件 | 本公司 | |
18 | 送盖戴盖系统 | 组件 | 本公司 | |
19 | 轧盖系统 | 组件 | 本公司 | |
20 | 传动机构 | 组件 | 本公司 | |
21 | 机架、台板 | 组件(A3) | 本公司 | |
22 | 边板、面板 | 组件(304#) | 本公司 | |
23 | 防尘罩 | 不绣钢钢化玻璃 | 本公司 |
4)主要零部件材质
计量系统:304#不锈钢
外包板:304#不锈钢
主要电气控制:PLC控制、触摸屏操作、变频调速。
5)设备图

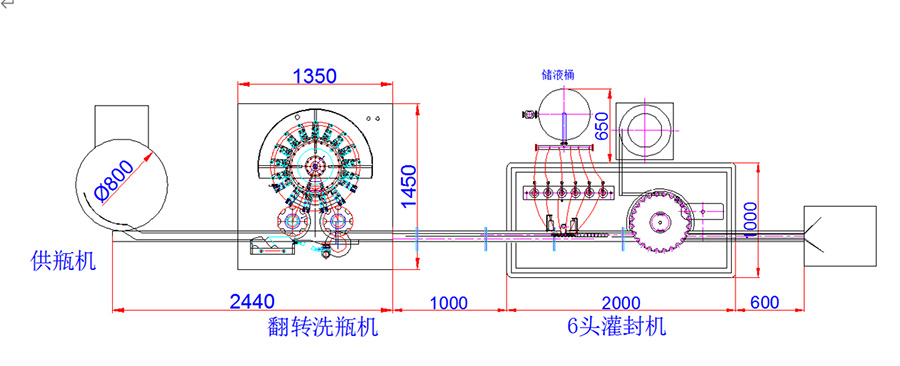

250ml 洗瓶、灌封生产线示意图:
